کلمپ های منعطف و کاربرد آن

۲۸ اسفند ۱۳۹۶

کلمپ مترهای فلکسیبل، عملکردی همانند آمپرسنج های کلمپی دارد با این تفاوت که بجای چنکگ انبری شکل، از کابل قابل انعطلافی که بصورت حلقه در می آید ،استفاده شده است.
اساس عملکرد آنها بر اساس سیم پیچ Rogowski می باشد. برخلاف کلامپ آمپر متر های انبری، هسته آهنی ای وجود ندارد؛ برای همین کلمپ ها قابل انعطاف اند. بدلیل اینکه خروجی بر اساس نرخ تغییرات سیگنال بدست می آید، کلمپ های Flexible تنها برای اندازه گیری جریان های AC کاربرد دارد.

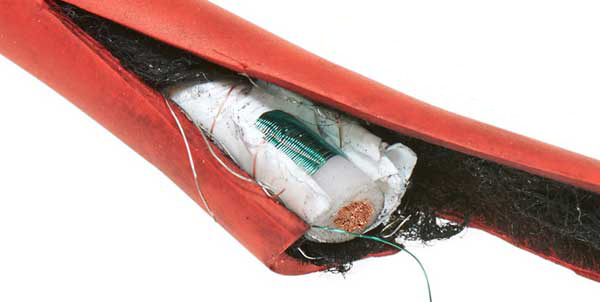

ساختمان داخلی کلمپ فلکسیبل:

1- کاور عایقی سیلیکنی(زرد یا قرمز رنگ)

2- لایه ایزوله (مشکی رنگ) از جنس نایلون

3- ورقه نازک آلومینیومی(سفید رنگ) جداکننده

4- سیم محکم پیچیده شده(سبز آبی رنگ) یا همان سیم Rogowski

5- هسته مسی ساپورت شده توسط تیوب قابل انعطلاف سفید رنگ جهت اتصال سیم Rogowski و بالابردن مقاومت هسته به واسط الکتریکی خارجی

کاربرد کلمپ های منعطف:

اندازه گیری جریان های بالا AC تا 3000 آمپر

تست کابل هایی که دسترسی به آن ها سخت است

کابل هایی که قطور هستند یا داخل شنت قرار دارند

اندازه گیری True RMS

اندازه گیری همزمان چند کابل

و...

انواع کلمپ متر های Flexible:

مدل های مذکور دارای رنج های اندازه گیری جریان 0-300/0-1000/0-3000A می باشند. قطر دهانه کلامپ آن ماکزیمم 19 سانتی متر است. مدل های AFLEX3005/6300 دارای دیتالاگر با قابلیت ذخیره 8000 داده را دارد و سپس توسط کابل USB به رایانه یا لپتاپ منتقل میگردد.
در برخی مدل ها کلمپ های فلکسیبل به صورت پراب جریان میباشد؛ بدین صورت که دارای نمایشگر نمیباشد و به واسطی مانند مولتیمتر، اسیلوسکوپ یا پاور آنالایزر سه فاز متصل میشود. پاور آنالایزر سه فاز PROVA6830 دارای ورودی کلمپ های فلکسیبل با مدل 3007 میباشد که قادر به اندازه گیری جریان های سه فاز و نمایش و ثبت داده توسط پاور آنالایزر است.

گروه تحقیق و توسعه تالی الکتریک
